設置方法例

真下排水もできます。（真下排水パイプ、高さ調整版、かさ上げ脚が必要な場合もあります）

設置方法と据付部材の選び方

設置例

※これらは代表的な設置方法です。一部設置できない場合もあります。
※当社指定以外の据付部材（設置用別売部品）を使用して故障した場合は、保証の対象外となります。

左右にスワイプできます

設置例 A B C D E F

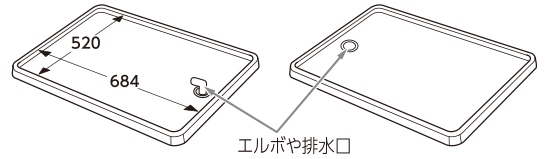

防水パンの形状 防水パンなし、または幅広（内幅684mm以上）の防水パンで、排水口が横寄りの場合
 台付き小型防水パンで、排水口が本体の下方となる場合
 防水パンなし、または幅広の防水パンで排水口が本体の下方となる場合
 四隅が高い台付き小型防水パンで、周囲（両壁）に余裕がない場合
 防水パンなしで排水口が本体の下方となり、エルボが取りはずせない場合
据付部材
(別売部品) 		真下排水パイプ
（THP-2またはTHP-3） 		－（不要） 必要な場合があります。
（THP-2またはTHP-3） 		必要な場合があります。
（THP-2またはTHP-3） 		－（不要） かさ上げ脚
（TW-AS6）
高さ調整板
（TW-AS3） 		－（不要） 必要 必要 必要な場合があります。
（AW-AS3）
設置方法 本体内部の処理は不要です。外部ホースを排水口へ接続します。 内部で排水ホースを右出しに付け替えます。 エルボの高さを確認します。エルボの上面と本体底面が10mm以上となるように高さ調整板（別売）にて高さを調節してください。10mm以上確保できない場合は真下排水パイプを使用してください。このときエルボは取りはずします。 かさ上げ脚を使用すると製品の高さが77mm高く成増での、水栓の高さを確認してください。 設置方法は取扱説明書に従ってください。

設置用の別売部品

排水口がドラム式洗濯機の下にある場合

左右にスワイプできます

部品名 真下排水パイプ 高さ調整板 かさ上げ脚

本体の高さが約15mm高くなります。
2枚まで重ねられます。
約77mm高くなります。
型名 0.2m:THP-2 0.4m:THP-3 TW-AS3 TW-AS6
希望小売価格
（税込） 		2,090円 2,090円 3,520円 9,900円

＊希望小売価格は2024年9月現在のものです。希望小売価格は価格改定により変更になる場合があります。

記載内容は2024年9月現在のものです。
